Z3050摇臂钻床

Z3050摇臂钻床

Z3050摇臂钻床,是一款专为工业级应用设计的高效、稳定的钻孔设备,广泛应用于零件的钻孔、扩孔、铰孔、攻丝及修刮端面等多种加工需求,Z3050液压摇臂钻床采用先进的液压预选变速机构,主轴正反转、停车(制动)、变速、空档等动作可通过单一手柄控制,操作简便快捷,欢迎电询采购

型号:Z3050

类型:液压 机械

主轴转速:25-2000

主轴行程:315

Z3050摇臂钻床(液压),适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。成海Z3050液压摇臂钻与中捷为同一机型,同一配件,是一款通用化非常高,工艺成熟的常规摇臂钻设备,为我公司的主打精品液压摇臂钻设备,深受广大客户的欢迎。

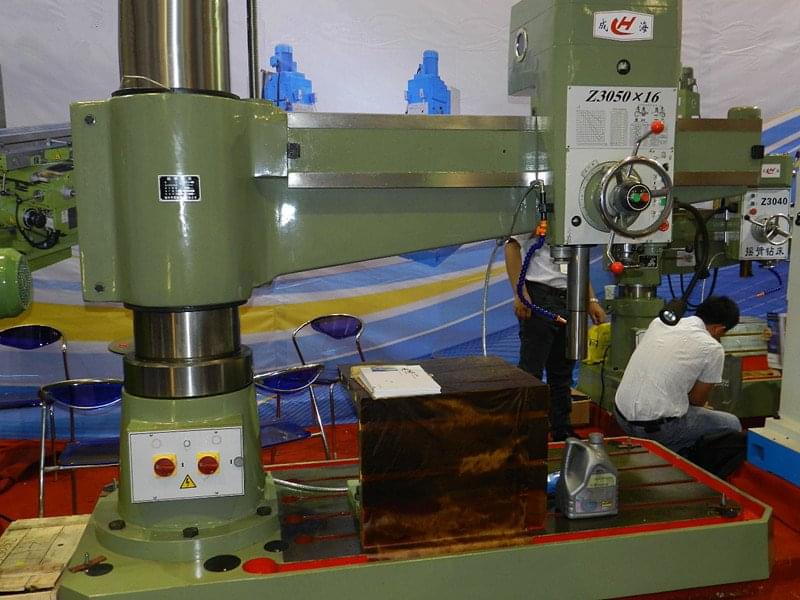

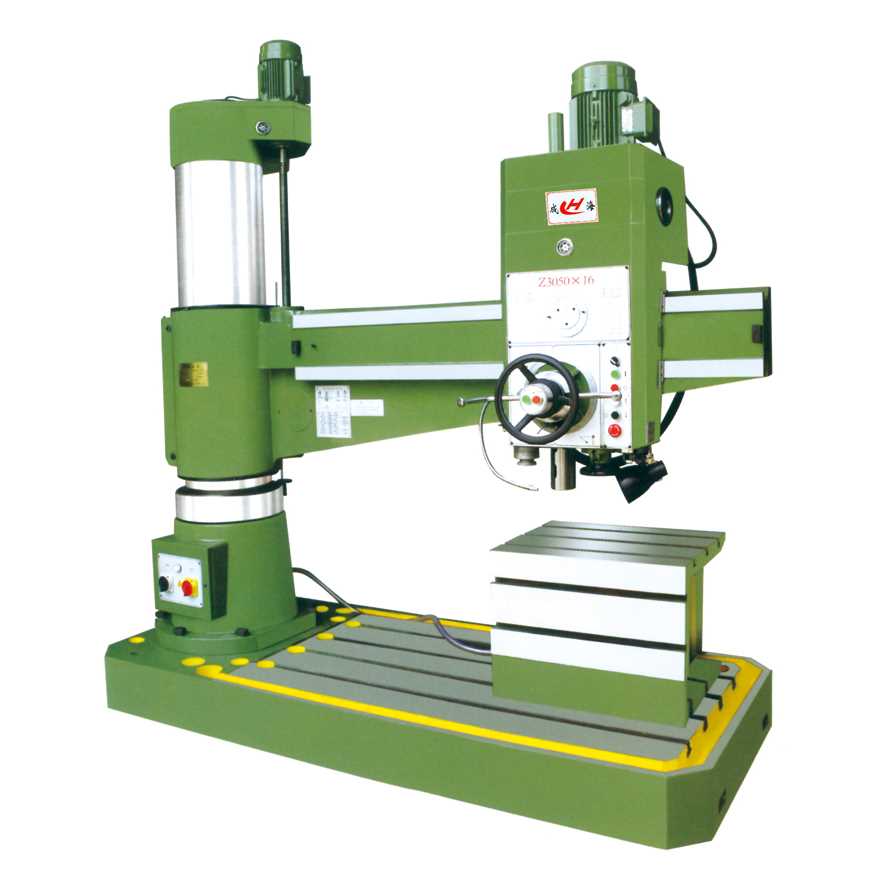

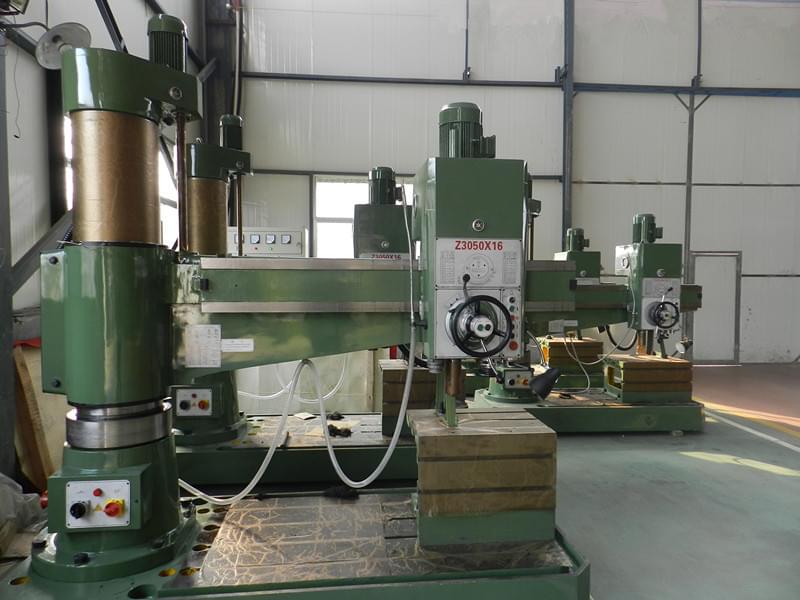

z3050摇臂钻床图片,50液压摇臂钻图片

Z3050摇臂钻(液压)参数表

主要技术参数Z3050x16
钻孔最大直径mm50
主轴端面至工作台距离mm320-1220
主轴中心距立柱母线距离mm350-1600
主轴行程mm315
主轴锥孔(莫氏)5
主轴转速范围r.p.m25-2000
主轴转速级数16
主轴进给量范围0.04-3.2
主轴进给量级数16
摇臂回转角度360
主电机功率4
升降电机功率1.5
机床重量3500
外形尺寸2500*1060*2800

Z3050×16液压摇臂钻床,大写字母Z是钻床的简称,30为摇臂、后面50为钻孔直径、×16为臂长,Z3050×16液压摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。

Z3050摇臂钻床(液压)特点

1、主要关键件选用高强度铸铁和特供钢材。

2、经专业化设备连续加工,确保基础部件精良。

3、采用液压预选变速机构,可节省辅助时间。

4、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。

5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

6、成海Z3050摇臂钻床(液压)16级主轴转速与进给可选配出经济高效的切削。

7、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。

8、有完善的安全保护装置和外柱防护。

9、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。

10、新工艺涂装和不断改进的外观展示时代风范。

成海ZQ3050×16机械摇臂钻床

成海ZQ3050×16摇臂钻床(机械)是我公司自主研发制造的摇臂钻床,为我公司的精品机床!钻床是一种孔加工设备,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按用途和结构分类,钻床可以分为立式钻床、台式钻床、多孔钻床、摇臂钻床及其他专用钻床等。在各类钻床中,摇臂钻床操作方便、灵活,适用范围广,具有典型性,特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。

ZQ3050摇臂钻床(机械)参数表格

主要技术参数ZQ3050×16
钻孔最大直径mm50
主轴端面至工作台距离mm260-1150
主轴中心距立柱母线距离mm360-1600
主轴行程mm220
主轴锥孔(莫氏)5
主轴转速范围r.p.m78.135.240.350.590.1100
主轴转速级数6
主轴进给量范围r.p.m0.10-0.56
主轴进给量级数6
摇臂回转角度360
主电机功率kw4
升降电机功率kw1.5
机床重量kg2800
外形尺寸mm2170×950×2450

ZQ3050摇臂钻细节图

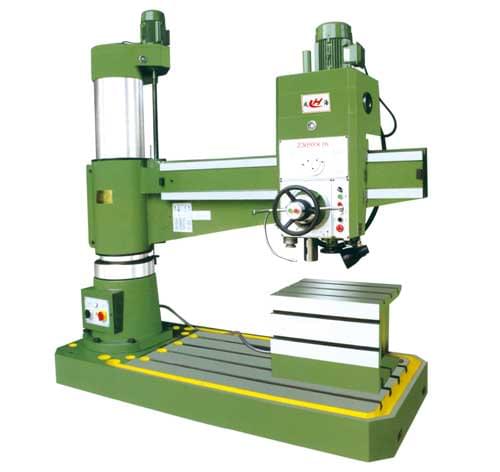

ZQ3050摇臂钻床样品图

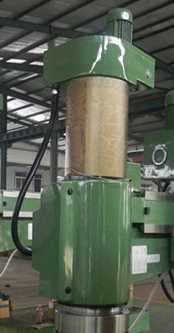

ZQ3050摇臂钻床局部图

ZQ3050摇臂钻床配件分类

ZQ3050摇臂钻床齿轮

ZQ3050摇臂钻床加工车间

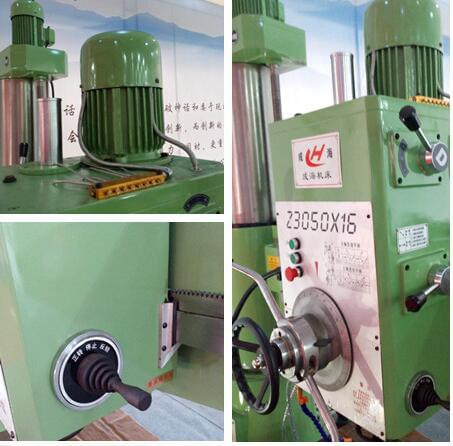

成海50摇臂钻细节图

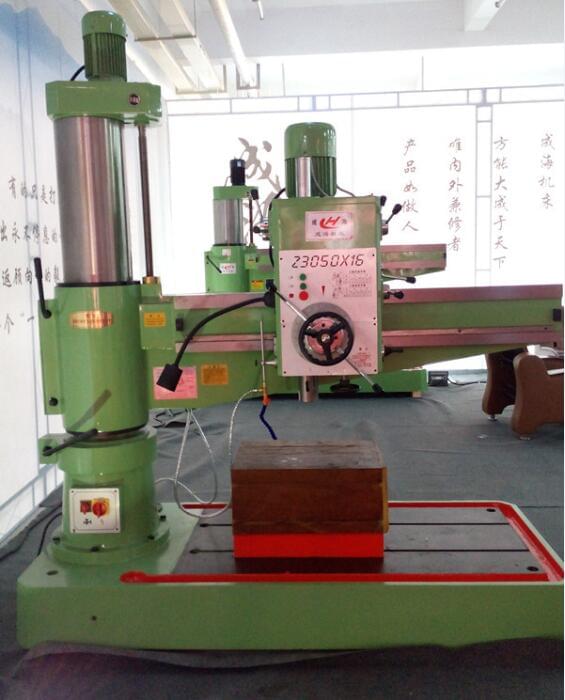

z3050摇臂钻床样机

z3050摇臂钻床样品

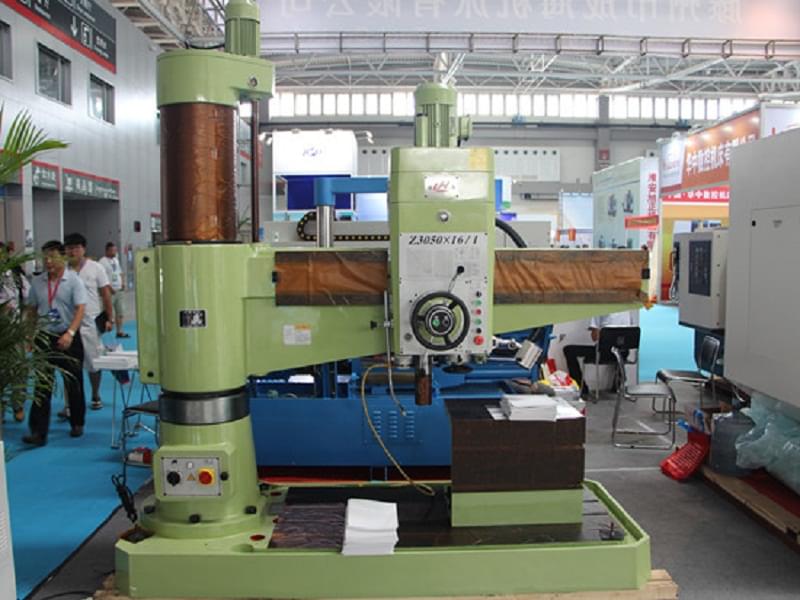

Z3050摇臂钻床样品展示

Z3050摇臂钻床配件放置区

Z3050摇臂钻床铸件处理区

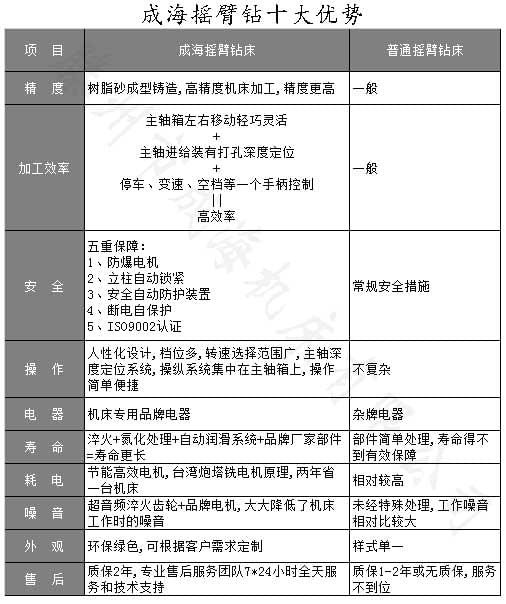

为什么选择成海Z3050摇臂钻床

  • 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
  • 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
  • 超长质保承诺:核心部件2年质保,终身成本价提供备件。
  • 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
