GMC2016龙门加工中心主要技术参数
行 程 | |
X轴 | 2100mm |
Y轴 | 1630mm |
Z轴 | 700mm |
主轴端面至工作台 | 150-850mm |
主轴中心至立柱前面 | 300mm |
两立柱间距离 | 1650mm |
工作台至横梁距离 | 1070mm |
进 给 | |
X轴快速移动 | 15m/min |
Y轴快速移动 | 15m/min |
Z轴快速移动 | 12m/min |
切削进给 | 1-10m/min |
推荐三轴伺服电机扭矩 | X/Y/Z:30/20/30N.m |
工 作 台 | |
工作台面积 | 2200*1400mm |
最大承重 | 4000Kg |
工作台面距地面高度 | 约729mm |
T型槽 | 7*22*170mm |
主 轴 | |
连接形式 | 皮带式 |
最高转速 | 6000 rpm |
主轴锥孔 | BT40-BT50 |
推荐主电机功率 | 7.5/11KW |
精 度 | |
定位精度(JIS标准) | ±0.005/300mm |
重复定位精度(JIS标准) | ±0.003mm |
其 它 | |
光机重量 | 约17000Kg |
外形尺寸 | 约6000*3800*4350mm |
GMC2016龙门加工中心主要配置
- HT-300优质铸件(银川)。
- 进口滚珠丝杆(台湾上银/银泰)。。
- 台湾产主轴(罗翌、丹铨),主轴带轮及皮带。
- 台湾产增压缸(尚品、北钜、臻赏)。
- 进口轴承(NACHI/NSK)。
- 进口联轴器(瑞迪)。
- 三轴锁紧螺母(银锡)
- X、Y、Z(下)不锈钢导轨防护。
- 进口日本河谷润滑系统。
- 国产优质冷却系统含水泵、水箱。
- 气动元件、(台湾金器)。
- 电动原件、(施耐德、德力西)
- 自动螺旋排屑功能。
- 系统配FANUC OI MF 可选(日本三菱、GSK25I、国产KND2000MF)。
GMC2016龙门加工中心主要外购件清单
序号 | 名称 | 型号或图号 | 产地 | 数量 |
1 | 主轴单元 | BT40-150-8000 | 台湾丹铨/台大 | 1套 |
2 | 增压打刀缸 | H-1000-4.5T | 亚德客 | 1套 |
3 | X向滚珠丝杠副 | R50-10T5-FDC(c3级) | 台湾上银 | 1套 |
Y向滚珠丝杠副 | 1套 | |||
Z向滚珠丝杠副 | 1套 | |||
4 | 精密螺母 | YSF M30X1.5 | 台湾 | 6套 |
5 | XYZ滚柱线轨 | XY;RGH45HAZ;RGH45HA | 台湾上银 | 1套 |
6 | 丝杠轴承 | 内径40.外径72 | 日本NACHI | 1套 |
7 | 冷却泵 | 国产优质 | 1套 | |
8 | 自动润滑系统 | 日本河谷 | 1套 | |
19 | 气动系统 | 台湾金器 | 1套备注:如有配件缺货,则以同规格参数同档次或更高档次品牌替代。 |
产品简介与用途
GMC2016龙门加工中心是成海数控最新研发的高刚性高效产品, 是大型立加升级换代产品, 其龙门式机床结构使床身式 立加望而生畏,是立式加工中心的克星。 龙门式结构为封闭式门型结构,而床身 式结构为C型敞开式结构,顾名思义 封闭式结构一定比敞开式结构更为稳定
主要结构特点
- GMC2016龙门加工中心龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。
- 超短喉深,龙门式结构解决了床身式结构最为薄弱的环节—喉深问题,轻小龙门的喉深比床身式立加缩短了50%,其机床刚性可提高2倍。
- 龙门结构最为薄弱的滑枕部位,在经过大量的使用验证后,为其增加了一组线轨,使得四线轨结构的刚性大为加强,基本克服了滑枕刚性不足的问题,使整机刚性较床身式加工中心成倍提高。
- 采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;
- GMC2016龙门加工中心主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;
- X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;
- 机床外防护采用全封闭结构设计,安全可靠;
- 采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
- Z向氮气平衡,使主轴上下移动时更平稳。方滑枕设计,更进一步地提高整机刚性。
- 1:1.5的工作台长宽比,更适合于模具、模架类工件的加工。
精度
GMC2016龙门加工中心精度按GB/T20958.2-2007《加工中心检验条件 第2部分:龙门加工中心几何精度检验》和GB/T8771.4-1998《加工中心检验条件 第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
CNC控制系统(FANUC OI MF)
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。
GMC2016龙门加工中心随机附件
序号 | 名 称 | 规格或标记 | 数量 | 备注 |
1 | 弹簧夹头刀柄 | BT40 | 1 | |
2 | 卡簧 | 4、6、8、10、12、14、16、 | 各1 | |
3 | 拉钉 | P40T-1-MAS403 | 1 | |
4 | 可调垫铁 | 6 | ||
5 | 内六角扳手 | 4、5、6、8、10 | 6 |
技术服务和售后服务 1、免费提供机床操作手册,电器原理图,系统操作手册,系统维修手册。2、免费进行机床的首次调试。3、机床保质期两年,负责三包。4、保修期满后,乙方以优惠价收取更换故障零件的费用,并提供零部件的备件。5、设备终身维修。

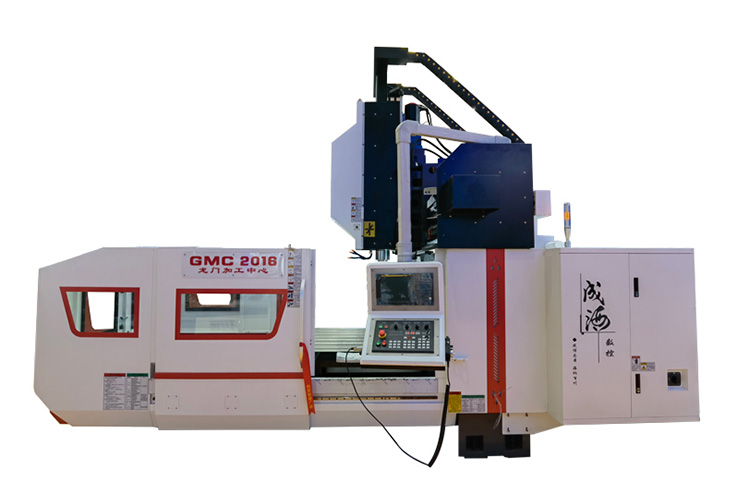

GMC2016龙门加工中心设备实图
付款方式及交货日期
合同签订后预付30%做为定金供方安排生产。发货前付到90%供方发货,供方上门安装调试合格后付清全款。预付金到帐30天后发货。
典型应用场景:您的行业需求我们懂
行业 | 加工零件 | 客户案例 | 效益提升 |
---|---|---|---|
汽车制造 | 发动机缸体、变速器壳体 | 浙江某汽配厂采购6台,替代原进口设备 | 设备投资回报周期缩短至14个月 |
模具加工 | 注塑模、压铸模 | 苏州模具企业用于5G通讯壳体模仁加工 | 表面粗糙度达Ra0.4μm,省去抛光工序 |
医疗器械 | 骨科植入物、手术器械 | 上海医疗设备商实现钛合金件批量生产 | 良品率从92%提升至98% |
航空航天 | 铝合金框架、起落架部件 | 南京航空配件厂完成某型无人机结构件攻关 | 交期缩短40% |
为什么选择成海GMC2016龙门加工中心
- 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
- 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
- 超长质保承诺:核心部件2年质保,终身成本价提供备件。
- 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
