1611小型龙门加工中心

1611小型龙门加工中心 - 高精度、高刚性、高效加工的理想之选

1611小型龙门加工中心,采用优质铸铁铸造,经时效处理,结构设计合理,具有高刚性、高精度与高稳定性。X、Y、Z三轴伺服控制,配备高精度滚珠丝杠,主轴转速高,适用于中小批量零件及复杂零件的高效加工,是数控铣削、镗孔、钻孔、攻丝等加工的得力助手。

型号:1611

类型:龙门

工作台尺寸:1600*900

工作台荷重:1600

主轴行程:1600/1100/600

1611小型龙门加工中心详细参数

主轴
主轴电机功率kw11
主轴端部至工作台距离mm190-790
主轴中心至立柱导轨mm550
主轴转速rpm8000
主轴鼻段锥度-BT40-BT50
主轴形式-皮带式
工作台
工作台面积mm1600×900
最大承重kg1600
龙门高度mm780
龙门宽度mm1100
T形槽数/宽度/间距mm7-18-125
行程
X轴行程mm1600
Y轴行程mm1100
Z轴行程mm600
进给
X轴进给mm
Y轴进给mm
Z轴进给mm
切削进给mm
精度
定位精度mm±0.008/300
重复定位精度mm±0.005/300
刀具
刀库形式-刀臂式
刀具数量24
换刀时间s2
其他参数
控制系统(可选配)-三菱M70
使用气压Mpa0.6
电压V/频率HZV/Hz380/50
机床重量kg11000
机床外形尺寸mm4680*3300*4200

1611小型龙门加工中心介绍

VK1611小型龙门加工中心高精度高效的一款设备,是大型立式加工中心的升级换代产品,可以满足立式加工中心行程不足的限制。其龙门式机床结构使床身式加工能力能强,配合数控系统可以完成复杂的加工工艺。龙门式结构为封闭式门型结构,而床身式结构为C型敞开式结构,封闭式结构要比敞开式结构更为稳定。

1611小型龙门加工中心优点

1.龙门式结构为封闭式门型结构,而床身式结构为"C"型敞开式结构,顾名思义封闭式结构一定比敞开式结构更为稳定,高强度HT300优质铸铁,并经时效处理设计结构合理,铸造及加工工艺性好,具有高的刚度,良好的抗挠性和优良的精度稳定性。

2.超短喉深,龙门式结构解决了床身式结构最为薄弱的环节—喉深问题,轻小龙门的喉深比床身式立加缩短了50%,其机床刚性可提高2倍。

3.龙门结构最为薄弱的滑枕部位,在经过大量的使用验证后,为其增加了一组线轨,使得四线轨结构的刚性大为加强,基本克服了滑枕刚性不足的问题,使整机刚性较床身式加工中心成倍提高。

4.成海龙门加工中心采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;

5.主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;

6.X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

7.机床外防护采用全封闭结构设计,安全可靠;

8.采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;

9.Z:1.5的工作台长宽比,更适合于模具、模架类工件的加工。

10.CNC控制系统标配:凯恩帝1000mc 可选配;(三菱、发那科、西门子、新代)系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口,能实现DNC加工。

1611小型龙门加工中心重要部件

龙门加工中心封闭式门型结构,床身式结构为C型敞开式结构,加工更加稳定。
龙门加工中心龙门式结构解决了床身式难题-喉深问题,机床刚性可提高2倍。
龙门加工中心四线轨结构的刚性大为加强,基本克服了滑枕刚性不足问题,使整机刚性成倍提高。
龙门加工中心配备自动换刀装置,换刀动作与床身式加工中心一致,消除了龙门在换刀时多余动作,大大提高加工效率。

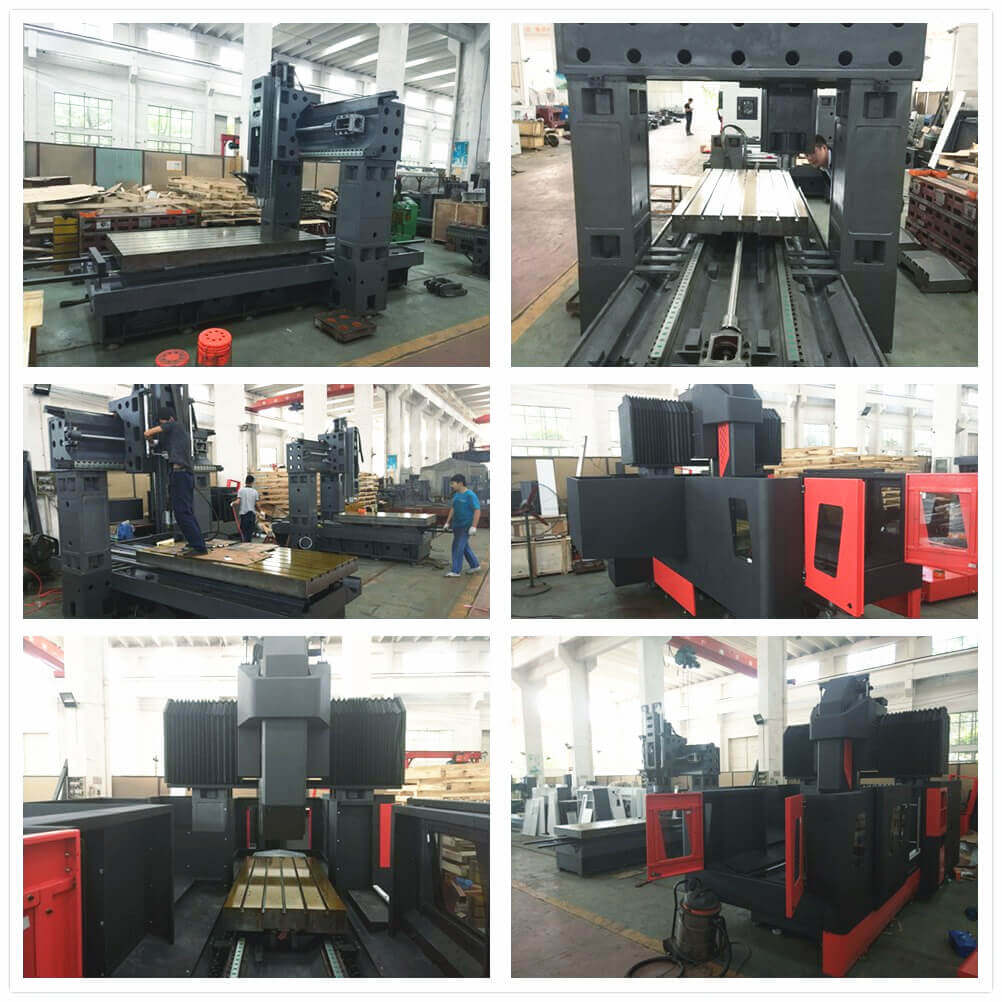

1611龙门加工中心生产实拍

龙门加工中心厂家

典型应用场景:您的行业需求我们懂

行业加工零件客户案例效益提升
汽车制造发动机缸体、变速器壳体浙江某汽配厂采购6台,替代原进口设备设备投资回报周期缩短至14个月
模具加工注塑模、压铸模苏州模具企业用于5G通讯壳体模仁加工表面粗糙度达Ra0.4μm,省去抛光工序
医疗器械骨科植入物、手术器械上海医疗设备商实现钛合金件批量生产良品率从92%提升至98%
航空航天铝合金框架、起落架部件南京航空配件厂完成某型无人机结构件攻关交期缩短40%

为什么选择成海1611小型龙门加工中心

  • 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
  • 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
  • 超长质保承诺:核心部件2年质保,终身成本价提供备件。
  • 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
