小型加工中心在进行数控编程时，通常会将刀具刀尖假想为一个点，加工时根据刀具的实际尺寸，自动调整小型加工中心坐标轴或刀具刀位点位置，使实际加工轮廓和编程轨迹完全一致。这个过程叫做“刀具补偿”。在了解并进行刀具补偿时，我们首先要明确几个概念。
换刀点
所谓换刀点是指刀架自动转位时的位置。大部分小型加工中心，其换刀点的位置是任意的，换刀点应选在刀具交换过程中与工件或夹具不发生干涉的位置。当然也有一些加工中心的换刀点位置是一个固定点，通常情况下，换刀点选在靠近加工中心参考点的位置，这些点选在靠近加工中心参考点的位置，或者把加工中心的第二参考点来作为换刀点。
刀位点
所谓刀位点是指编制程序和加工时，用于表示刀具特征的点，也是对刀和加工的基准点。

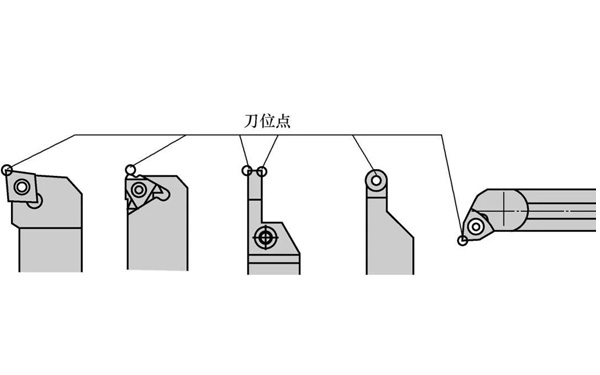

数控刀具的刀位点如图所示。尖形车刀的刀位点通常是指刀具的刀尖；圆弧形车刀的刀位点是指圆弧刃的圆心；成形刀具的刀位点也通常是指刀尖。
数控加工中心采用切线切入方式或法线切入方式建立或取消刀补。对于不便于沿工件轮廓线方向切向或法向切入切出时，可根据情况增加一个过渡圆弧的辅助程序段。为了防止在刀具半径补偿建立与取消过程中刀具产生过切现象，在建立与取消补偿时，程序段的起始位置与终点位置最好与补偿方向在同一侧。
