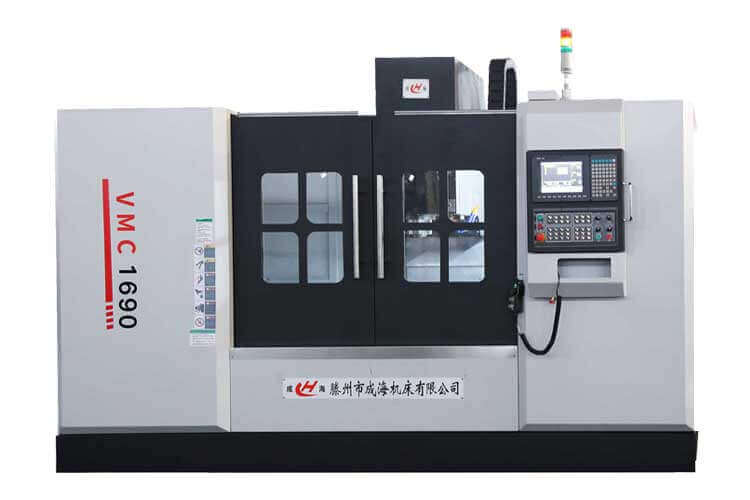

1690加工中心

1690加工中心 - 高效精密多功能加工设备

成海1690加工中心专为大型复杂工件加工而打造,具备精密的加工精度和强大的切削能力。智能化的操作系统和高效的排屑系统,让加工过程更加顺畅。成海1690加工中心,是您在大型复杂工件加工领域的优选设备。

型号:VMC1690

类型:硬轨

工作台尺寸:1800×900

工作台荷重:1600

主轴行程:1600/900/700

成海1690加工中心技术参数

项 目单位VMC1690加工中心
行程X轴行程mm1600
Y轴行程mm900
Z轴行程mm700
工作台工作台尺寸mm1800×900
工作台最大承重kg1600
T型槽(槽数×宽度×间距)mm5-22-165
主轴主轴锥孔BT50
主轴功率kW18.5/22
主轴最高转速rpm6000
进给快速移动(X/Y)mm/min14000
快速移动(Z)mm/min14000
切削进给mm/min1-5000
进给电机NM27/30/30
主轴距离主轴端面至工作台面距离mm160-840
主轴中心至立柱导轨面距离mm950
刀具最大刀具直径mmΦ112
最大刀具长度mm350
最大刀具重量kg15
精度定位精度mm0.01
重复定位精度mm0.006
机床重量(约)kg14000

VMC1690加工中心的加工X轴行程超过一米半,适用于在大体积工件模具的加工场合,生产高效,精度有保证。

成海VMC1690加工中心特点

1、VMC1690加工中心加工行程大,移动空间足,对于大型空间体积的工件模具来说,可以节省工艺装备时间,缩短生产周期。

2、工作台承重高、尺寸大、方便装夹大尺寸模具。

3、VMC1690加工中心空间处理能力强,可完成大型箱体模具的加工;方便添置分度头,实现四轴、五轴联动。

4、可选配发那科、西门子等高端进口数控系统,可在完成大型模具加工同时保证高精度。

5、VMC1690立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

6、 床身、工作台、滑座、立柱、主轴箱等大件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用Soldworks和Ansys优化设计,提高大件和整机的刚性和稳定性,有效抑制了切削力导致机床的变形和振动。

成海加工中心加工案例

润滑系统

导轨、滚珠丝杠副及支撑轴承均采用中央集中自动稀油润滑,各个节点配有定量式分油器,定时定量向各润滑部位注油,保证各滑动面均匀润滑,有效的减少了摩擦阻力,提高了运动精度,保证了滚珠丝杠副和导轨的使用寿命。

排屑系统

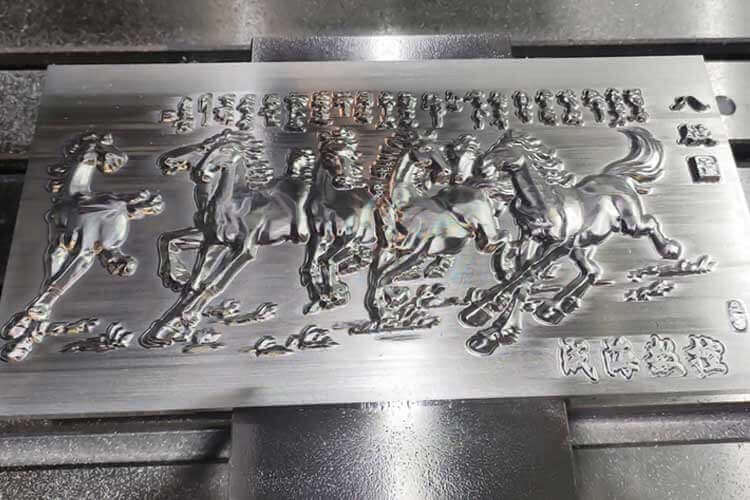

Y轴分体式防护结构使加工过程中产生的铁屑直接落到床身上,床身内部大斜面结构使得铁屑很顺利的滑落到水箱中,后排屑结构保证了车间内部的整洁,然后定期将装满铁屑的排屑盒抽出进行人工清理,简单实用而且经济性好。加工案例-八骏图

成海VMC1690加工中心鞍座全程加长设计。切削加工时,提供更加稳定的三轴机械结构。Y轴电机后置设计缩短操作人员与工作台的距离,方便上下工件,大幅提供加工效率。加工案例-人脸模型

成海出厂的每台VMC1690加工中心都经过激光核准仪进行间隙补偿,保证了定位精度和重复定位精度。通过循圆检测,保证主传动部件运行的位置度,确保加工精度。

成海加工中心产品检测

出厂前检测

高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,出厂的每一台机床均经厂家及第三方检测机构严格检测,承诺绝不为社会带来垃圾产品,请客户放心使用。

成海加工中心生产车间

生产车间一角

生产车间一角

生产车间一角

售后服务售后服务

典型应用场景:您的行业需求我们懂

行业加工零件客户案例效益提升
汽车制造发动机缸体、变速器壳体浙江某汽配厂采购6台,替代原进口设备设备投资回报周期缩短至14个月
模具加工注塑模、压铸模苏州模具企业用于5G通讯壳体模仁加工表面粗糙度达Ra0.4μm,省去抛光工序
医疗器械骨科植入物、手术器械上海医疗设备商实现钛合金件批量生产良品率从92%提升至98%
航空航天铝合金框架、起落架部件南京航空配件厂完成某型无人机结构件攻关交期缩短40%

为什么选择成海1690加工中心

  • 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
  • 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
  • 超长质保承诺:核心部件2年质保,终身成本价提供备件。
  • 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
