VMC850加工中心(线轨)介绍
三轴采用线性滑轨,具有高刚性、高定位精准、低噪音、低摩擦特性,可做快速位移(48m/min)及或得循圆精度;主结构铸件采用高品质的铸铁,组织稳定,永久确保品质;铸件经由有限元分析法电脑计算分析,合理的结构强度及加强筋的搭配,提供机械之高刚性;超宽底座及立柱均为箱型结构体,鞍座加宽加长,重荷全支撑设计,结构坚实,可确保加工时之重负荷能力;成海850数控加工中心主轴头内以筋骨强化结构,主轴头与立柱接触长度比率适当,提供主轴之稳固支撑;机台配有防撞击装置,可吸收由工人操作失误引起的撞击而产生的振动,使撞击的损害减低,确保原有的精度;成海VMC850加工中心机台采用油水分离设计,可有效使润滑油与切削液分离,防止切削液因混合而劣化,影响加工品质;机台采用台湾高精度高刚性高精密主轴,皮带式主轴刚性强、可靠性高,直结式主轴高速高效高精度、噪声小、振动低,全面满足用户需求;加工中心配置线轨,只要稍加培训就可以完成装配工作。采用滚动摩擦,摩擦阻力相对较小,运行速度快,加工精度高,使用寿命长。适合高精度工件的精细加工。
VMC850加工中心(线轨)详细参数
项目 | 内容 | 单位 | 参数 |
---|---|---|---|
工作台 | 工作台面(长*宽) | mm | 1000*500 |
工作台承重 | Kg | 500 | |
行程 | X/ Y / Z | mm | 800*500*500 |
主轴端面到工作台面 | mm | 150--650 | |
T型槽 | 规格 | mm | 5*18 |
中心距 | mm | 90 | |
主轴 | 锥度 | BT40 | |
主轴中心至立柱导轨距离 | mm | 550 | |
主轴转速 | rpm | 8000 | |
额定功率 | Kw | 5.5/7.5 | |
驱动系统 | 皮带传动 | ||
精度 | 定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 | |
轴向电机 | 额定功率 | Nm | 15/15/15 |
进给速度 | X/Y/Z最大快移速度 | m/min | 36/36/24 |
X/Y/Z最大切削速度 | mm/min | 1-10000 | |
刀库 | 型式 | BT40圆盘式 | |
容量 | 把 | 24 | |
通用参数 | 气源要求 | kg | ≥6 |
机床重量 | kg | 5200 | |
外形尺寸 | mm | 2700*2300*2600 | |
电力要求 | KVA | 3相380V 15KVA |
850加工中心常用配置
![]() | 第四轴使刀具加工的平面更为广泛,减少工件的反复装夹,提高工件的整体加工精度 |
![]() | 第五轴加工时无需特殊夹具,降低了夹具的成本,避免了多次装夹,提高模具加工精度。 |
![]() | 上银丝杠高精度、具有可逆性和高效率降低摩擦力提高精度、寿命 |
![]() | 上银线轨高精度、超重负荷低摩擦,运动速度快,重复定位精度高,知名品牌。 |
![]() | 主轴转速高,高刚性扭矩大,可选配中心出水装配 |
![]() | 精密高速刀库换刀速度快,刀具容量大,全进口工程塑料刀套,强度高,噪音小。 |
VMC850加工中心优点
1、成海850数控加工中心所配置的光机整体结构刚性强、精度稳定、故障率低。
2、结构紧凑,占地面积小,内部筋条加粗加大,强化结构刚性大幅提高,稳定性更强。
3、高刚性主轴可搭载大扭矩装置,生产效率可提高30%。

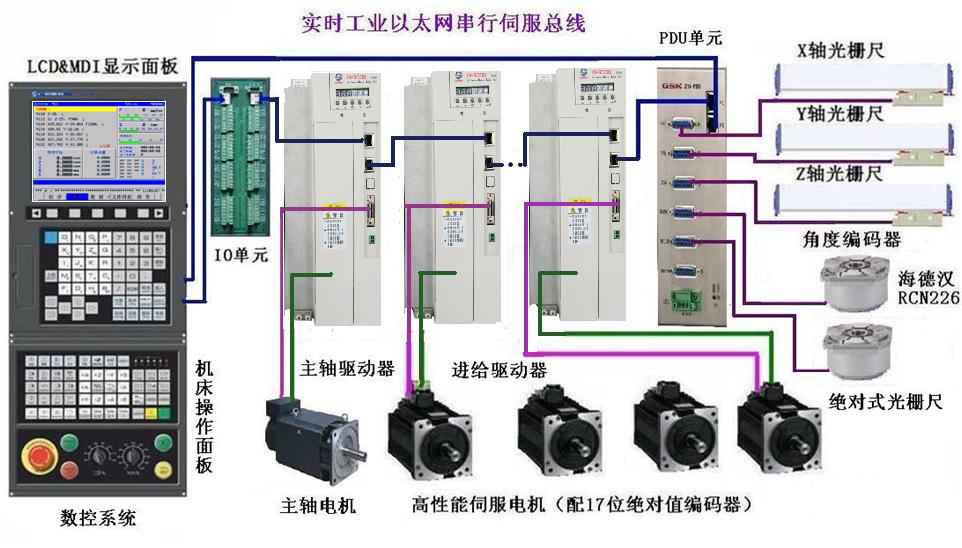

4、数控系统操作界面简洁人性化,易学易懂。
5、适用于主轴箱高速往复运动的场合。
加工效率高
我公司VMC850加工中心配有高精度伺服电机和伺服主轴电机,主轴转速在8000rpm/min,此速度可以达到“削铁如泥”的效果。满足各种金属工件的精准、快速切削,同时可以保证工件的表明光洁程度,减少后续的二次加工操作。
进给速度快。成海加工中心850 X、Y、Z的最大移动速度24/24/20m/min,最大切削速度16m/min。快速的进给移动速度,保证了加工工序的连贯。
成海机床所设计的加工中心结构紧凑,刚性强,能够有效消除应力,确保加工中心长期使用精度的稳定性。在大功率的切削运动下,工作台依然纹丝不动,为机床性能的稳定性提供了保障。
产品精度稳定
成海作为高精加工中心厂家定位精度为0.008mm,只为成年人的头发丝直径的十分之一。
加工中心作为数控设备的一种,所有走刀路径和加工工艺都经过CNC编程,加工中心具备刀库,具有自动换刀功能,不会因为手工操作而造成产品误差。这也就是加工中心可以用来加工精致的工艺模具的原因。小米手机的金属外壳就是经过加工中心8次冲压成型。
环保节能
成海VMC850加工中心可以自定义设置待机时间,PL是10秒,SL是秒。目前节能环保的宣传力度越来越大,设备节能也是大势所趋,成海加工中心可以在自动状态下,若规定时间内不操作机床,会自动关闭液压等辅助功能。就像长时间不使用电脑进入的待机状态一样,通过及时唤醒设备又能快速进入加工状态。
加工安全可靠
成海850数控加工中心所配数控系统具有断电记忆再启动功能,可以做到断电自动保护。本着安全第一的原则具有完整的金属外防护和工件的夹具锁紧功能,发生撞刀时最大限度避免对操作者造成的人体伤害。
操作简单
成海VMC850加工中心使用更为方便快捷,数控系统操作界面简洁人性化,易学易懂。程序编写完成后,只需按下几个按钮就完成以整个加工流程,除了上下工件以外,无需多余的人工操作。大型加工车间中,一人可以同时操作几台cnc加工中心。
外观大方,自主设计
我公司生产的立式加工中心850外观整体紧凑,占地面积合理。外防护的钣金的设计简单大气,不断彰显中国化元素。
另外,可按照您的要求在机床外防护钣金上喷绘企业宣传标语、企业文化等自定义内容。也可根据车间厂房特点设计机床外观,彰显DIY个性的同时体现企业文化价值。
总之,成海850加工中心是一款性能卓越的中型加工设备,在众多加工领域中发挥着重要作用。
从外观上看,成海850加工中心具有坚固的机身结构,给人一种稳重可靠的感觉。其外观设计简洁大方,各个部件之间的连接紧密,体现了高品质的制造工艺。
在性能方面,成海850加工中心配备了大功率的主轴,能够提供强大的切削力,适用于重切削和高速切削加工。高精度的直线导轨和滚珠丝杠,确保了加工的精度和稳定性。先进的数控系统具有丰富的功能,可以实现复杂零件的高精度加工。
成海850加工中心的工作台尺寸较大,能够容纳较大尺寸的工件,满足了中型和部分大型零件的加工需求。刀具库容量丰富,可以存储多种不同类型的刀具,方便在加工过程中快速切换刀具,提高加工效率。自动换刀系统快速、准确、可靠,大大缩短了加工辅助时间。
在应用领域方面,成海850加工中心广泛应用于模具制造、航空航天、汽车制造等行业。它可以完成各种复杂形状零件的加工,如曲面加工、孔加工、螺纹加工等,为企业提供了高效、精确的加工解决方案。
典型应用场景:您的行业需求我们懂
行业 | 加工零件 | 客户案例 | 效益提升 |
---|---|---|---|
汽车制造 | 发动机缸体、变速器壳体 | 浙江某汽配厂采购6台,替代原进口设备 | 设备投资回报周期缩短至14个月 |
模具加工 | 注塑模、压铸模 | 苏州模具企业用于5G通讯壳体模仁加工 | 表面粗糙度达Ra0.4μm,省去抛光工序 |
医疗器械 | 骨科植入物、手术器械 | 上海医疗设备商实现钛合金件批量生产 | 良品率从92%提升至98% |
航空航天 | 铝合金框架、起落架部件 | 南京航空配件厂完成某型无人机结构件攻关 | 交期缩短40% |
为什么选择成海850加工中心
- 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
- 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
- 超长质保承诺:核心部件2年质保,终身成本价提供备件。
- 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
