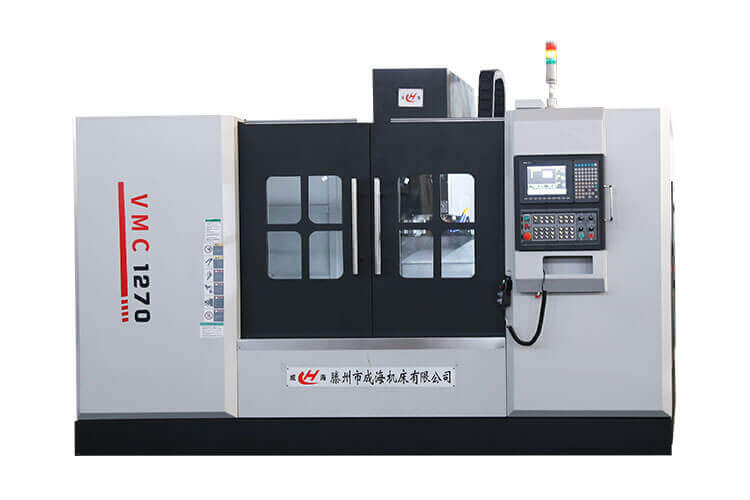

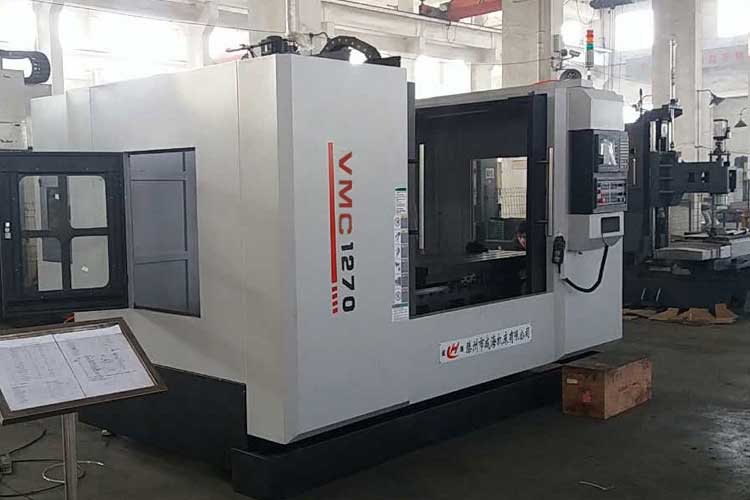

VMC1270加工中心参数
项目 | 单位 | VMC1270 | |
行程 | X轴行程 | mm | 1200 |
Y轴行程 | mm | 700 | |
Z轴行程 | mm | 600 | |
工作台 | 工作台尺寸 | mm | 1300×700 |
工作台最大承重 | kg | 1200 | |
T型槽(槽数×宽度×间距) | mm | 5-18-122 | |
主轴 | 主轴锥孔 | - | BT40 |
主轴功率 | kW | 11/15 | |
主轴连接方式 | - | 皮带传动 | |
主轴zui高转速 | rpm | 8000 | |
进给 | 快速移动(X/Y) | mm/min | 10000 |
快速移动(Z) | mm/min | 8000 | |
切削进给 | mm/min | 1-5000 | |
X/Y/Z轴快速位移 | NM | 24/24/24 | |
主轴距离 | 主轴端面至工作台面距离 | mm | 120-820 |
主轴中心至立柱导轨面距离 | mm | 785 | |
精度 | 定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 | |
机床重量 | kg | 9500 | |
外形尺寸 | mm | 3680×2500×2960 |
VMC1270加工中心特点
1、底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁;底座为箱体式结构,紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;A型桥跨式立柱及内部网格状筋,有力保证了Z轴强力切削时的刚性及精度;基础件采用树脂砂造型并经过时效处理,为机床长期使用性能的稳定性提供了保障。
2、成海VMC1270加工中心X、Y、Z向导轨均为重载直线滚动导轨,具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性,配合自动强制润滑,提高机床精度寿命。
3、Z向加配重块平衡,保证主轴箱运动顺畅、稳定;Z向驱动电机具有失电制动装置。
4、X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度和同步。
5、采用台湾高速、高精度、高刚性主轴单元,轴向和径向承载能力强,zui高转速可达8000rpm。
6、主轴采用中心吹气结构,在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度和寿命。
7、X、Y、Z三个方向导轨、丝杠都采用防护装置,保证丝杠及导轨的清洁,确保机床的传动及运动精度和寿命。
8、成海VMC1270加工中心外防护采用全防护结构设计,操作方便、安全可靠。
9、采用可靠的集中自动润滑装置,定时、定量对机床各润滑点自动间歇式润滑,可依据工作状况调节润滑时间。
10、采用台湾专业厂家生产的12把斗笠式(选配:16把圆盘式刀库),换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,使用方便,最短路径换刀。
11、采用油水分离装置,可把收集来的大部分润滑油从冷却液中分离出来,防止冷却液的快速恶化,利于环保。
12、机床操作系统采用人体工程学原理,操作箱独立设计,可自身旋转,操作方便。

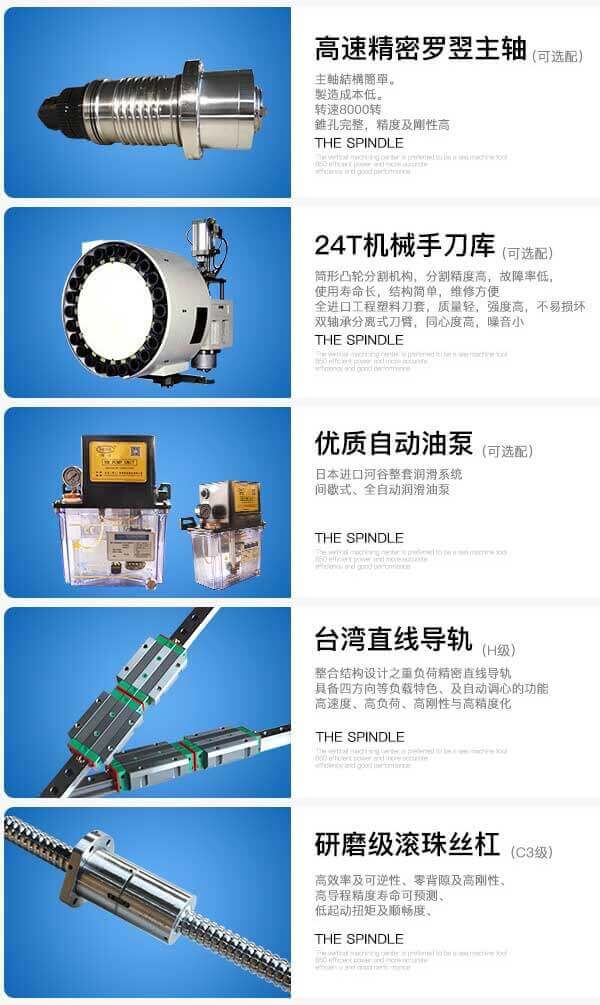

VMC1270加工中心产品细节
成海VMC1270加工中心主轴采用罗翌高速精密主轴,转速可达8000转,精度高,刚性高;刀库标配24把圆盘刀库,该刀库采用筒形凸轮分割机构,分割精度高,故障率低,使用寿命长,结构简单,双轴承分离式刀臂,同心度高,噪音小,另外也可根据客户需求选配斗笠式刀库;加工中心导轨采用台湾进口H级导轨,具备四方向等负载特色,自动调心功能,其特点是高速度,高负荷、高刚性及高精度化;滚珠丝杠为研磨级,具有高效、高刚性,同时具有可逆性和零背隙特点,为C3级。成海VMC1270加工中心所有部件均经我厂严选,保证为客户提供一台高价值的放心产品。成海数控用心做产品,让客户放心、安心、无忧!
VMC1270加工中心加工案例

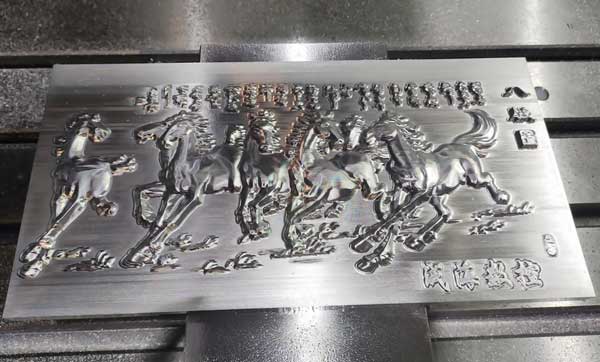

加工案例-八骏图模型
加工案例-人脸模型

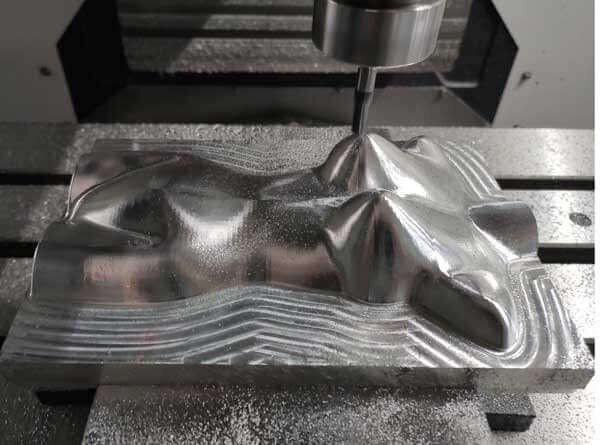

加工案例-人体模型

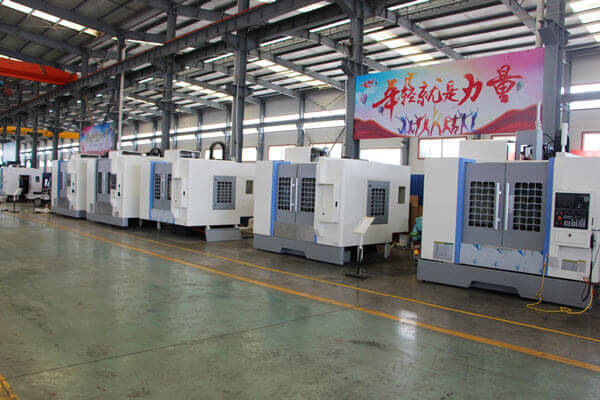

加工中心生产车间
售后服务
成海参加机床展会历程
典型应用场景:您的行业需求我们懂
行业 | 加工零件 | 客户案例 | 效益提升 |
---|---|---|---|
汽车制造 | 发动机缸体、变速器壳体 | 浙江某汽配厂采购6台,替代原进口设备 | 设备投资回报周期缩短至14个月 |
模具加工 | 注塑模、压铸模 | 苏州模具企业用于5G通讯壳体模仁加工 | 表面粗糙度达Ra0.4μm,省去抛光工序 |
医疗器械 | 骨科植入物、手术器械 | 上海医疗设备商实现钛合金件批量生产 | 良品率从92%提升至98% |
航空航天 | 铝合金框架、起落架部件 | 南京航空配件厂完成某型无人机结构件攻关 | 交期缩短40% |
为什么选择成海1270加工中心
- 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
- 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
- 超长质保承诺:核心部件2年质保,终身成本价提供备件。
- 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
