成海VMC1060加工中心(线轨)详细参数
项目 | 内容 | 单位 | 参数 |
---|---|---|---|
工作台 | 工作台面(长*宽) | mm | 1200*600 |
工作台承重 | Kg | 1000 | |
行程 | X/ Y / Z | mm | 1000*600*630 |
主轴端面到工作台面 | mm | 150--750 | |
T型槽 | 规格 | mm | 5*18 |
中心距 | mm | 100 | |
主轴 | 锥度 | BT40/BT50 | |
主轴中心至立柱导轨距离 | mm | 655 | |
主轴转速 | rpm | 8000 | |
额定功率 | Kw | 7.5/11 | |
驱动系统 | 皮带传动 | ||
精度 | 定位精度 | mm | 0.008 |
重复定位精度 | mm | 0.006 | |
轴向电机 | 额定功率 | Nm | 15/15/20 |
进给速度 | X/Y/Z最大快移速度 | m/min | 20/20/16 |
X/Y/Z最大切削速度 | m/min | 10 | |
刀库 | 型式 | 圆盘刀库 | |
容量 | 把 | 16/24 | |
通用参数 | 气源要求 | kg | 4-6 |
机床重量 | kg | 7600 | |
外形尺寸 | mm | 3300*2400*2800 | |
电力要求 | KVA | 3相380V 15KVA |

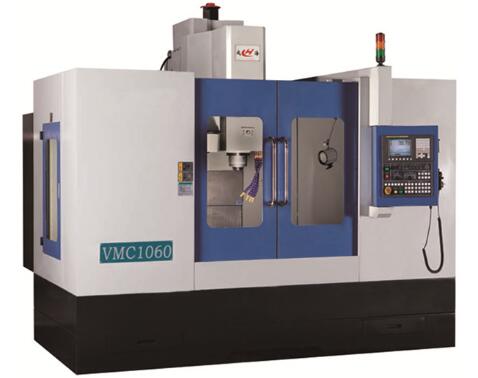

成海VMC1060加工中心(线轨)介绍
- VMC1060加工中心在加工行程上取得了重大突破,其中X轴行程超过1000mm。目前机加工行业里常说的“一米加工中心”就是指此款机型。特别适用于箱体类、板盘类等大型工件的批量加工。
- 1060加工中心刚性强,可用于强力切削 。高端台湾配置使机器的故障率降到最低,加大了机器的使用寿命。
- 设备系统部分:分体键盘控制,简洁、方便、易学的分体键盘操作,用户能很快灵活掌握设备的使用方法,独立性更强。
- 具有智能加工越界保护功能:防止由于设计版面超过加工幅度引起的机械碰撞现象。
- 特有智能加工速度控制:可分别控制加工速度,真正提高加工效率,处长刀具寿命、提高成品率。
- 具备先进的文件预处理功能,帮助用户及时纠正加工文件中的错误,并能良好兼容国内、国外多种软件生成的加工代码。
- 提供先进的三维曲线预测算法,折线平稳,确保曲线运行速度和精度。
- 基于平台的嵌入式数控系统,无限升级扩展功能。软硬件同步的抗干扰设计,确保系统时间可靠运行。
- 具有断点、断电续传功能,具备回原点自动纠错功能,有效的保证在长时间工作时的加工精度。
- 整机采用钢结构无缝焊接,钢性强,不变形;绝对值编码器与伺服电机,扭矩大且拥有完善的安全系统。
加工中心配置线轨,只要稍加培训就可以完成装配工作。采用滚动摩擦,摩擦阻力相对较小,运行速度快,加工精度高,使用寿命长。适合高精度工件的精细加工。
加工效率高

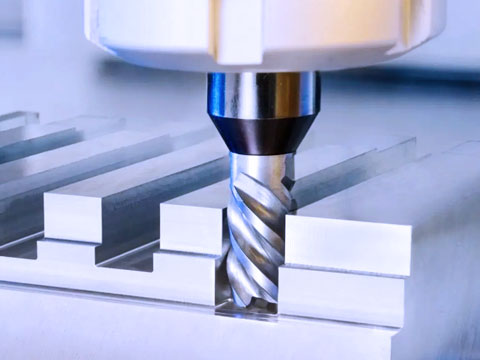

我公司加工中心1060配有高精度伺服电机和伺服主轴电机,主轴转速在8000rpm/min,此速度可以达到“削铁如泥”的效果。满足各种金属工件的精准、快速切削,同时可以保证工件的表明光洁程度,减少后续的二次加工操作。
进给速度快。成 海加工中心X、Y、Z的最大移动速度24/24/20m/min,最大切削速度16m/min。快速的进给移动速度,保证了加工工序的连贯。
成海机床所设计的加工中心结构紧凑,刚性强,能够有效消除应力,确保加工中心长期使用精度的稳定性。在大功率的切削运动下,工作台依然纹丝不动,为机床性能的稳定性提供了保障。
产品精度稳定
成海加工中心定位精度为0.008mm,只为成年人的头发丝直径的十分之一。
加工中心作为数控设备的一种,所有走刀路径和加工工艺都经过CNC编程,加工中心具备刀库,具有自动换刀功能,不会因为手工操作而造成产品误差。这也就是加工中心可以用来加工精致的工艺模具的原因。小米手机的金属外壳就是经过加工中心8次冲压成型。
加工安全可靠
成海加工中心所配数控系统具有断电记忆再启动功能,可以做到断电自动保护。本着安全第一的原则具有完整的金属外防护和工件的夹具锁紧功能,发生撞刀时最大限度避免对操作者造成的人体伤害。
操作简单
成海VMC1060加工中心使用更为方便快捷,数控系统操作界面简洁人性化,易学易懂。程序编写完成后,只需按下几个按钮就完成以整个加工流程,除了上下工件以外,无需多余的人工操作。大型加工车间中,一人可以同时操作几台cnc加工中心。

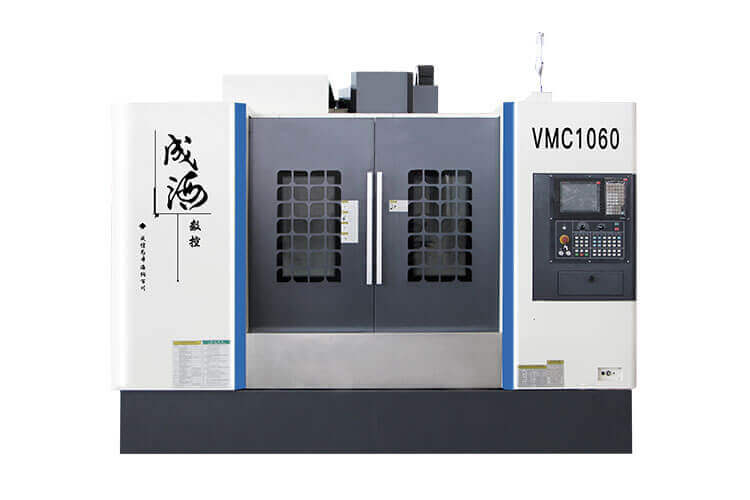

外观大方,自主设计
我公司生产的VMC1060加工中心外观整体紧凑,占地面积合理。外防护的钣金的设计简单大气,不断彰显中国化元素。
另外,可按照您的要求在机床外防护钣金上喷绘企业宣传标语、企业文化等自定义内容。也可根据车间厂房特点设计机床外观,彰显DIY个性的同时体现企业文化价值。
成海VMC1060加工中心(线轨)优点
1、VMC1060加工中心可根据加工类型的不同,可以选择硬轨、线轨这两种导轨形式。可以满足刚性、重切削、观察加工过程等多方面的加工要求。
2、零件加工的适应性强、灵活性好。且加工性能稳定,最低配置满足三轴三联动。
3、一体化程度高,生产自动化,减少人力成本,降低操作者的劳动强度。有利于现代生产企业的自动化管理。
4、成海1060数控加工中心台湾首轮、冈田等知名品牌刀库;可按客户需求配置机械手,切削作业更精准、更高效、更稳定持久。
典型应用场景:您的行业需求我们懂
行业 | 加工零件 | 客户案例 | 效益提升 |
---|---|---|---|
汽车制造 | 发动机缸体、变速器壳体 | 浙江某汽配厂采购6台,替代原进口设备 | 设备投资回报周期缩短至14个月 |
模具加工 | 注塑模、压铸模 | 苏州模具企业用于5G通讯壳体模仁加工 | 表面粗糙度达Ra0.4μm,省去抛光工序 |
医疗器械 | 骨科植入物、手术器械 | 上海医疗设备商实现钛合金件批量生产 | 良品率从92%提升至98% |
航空航天 | 铝合金框架、起落架部件 | 南京航空配件厂完成某型无人机结构件攻关 | 交期缩短40% |
为什么选择成海1060加工中心
- 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
- 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
- 超长质保承诺:核心部件2年质保,终身成本价提供备件。
- 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
