五轴加工中心

五轴加工中心 - 高精度复杂加工的理想之选

成海五轴加工中心专为满足复杂零件加工需求而设计。采用先进的数控技术,实现多角度加工,显著提升加工效率与灵活性。适用于航空、汽车、模具等行业,是实现复杂几何形状和角度加工的理想选择。

型号:

类型:五轴

工作台尺寸:1000*550

工作台荷重:800

主轴行程:800/550/550

成海850五轴加工中心具有精密五轴联动技术,同时拥有五个坐标轴(三个直线坐标和两个旋转坐标),而且可在计算机数控(CNC)系统的控制下同时协调运动进行加工,科技含量高、精密度高专门用于复杂曲面的加工。

项目内容单位850五轴加工中心
工作台工作台面积MM1000×550
T型槽MM5-18-100
最大承重KG800
行程移动范围X、Y、ZMM800×550×550
主轴鼻端至工作台距离MM120-720
主轴中心至立柱导轨面距离MM550
进给快速移动速度X、Y、ZM/MIN36/36/24
切削进给速度X、Y、ZMM/MIN10~10000
主轴主轴锥孔BT40
主轴转速R/MIN0-8000
主轴功率KW交流伺服7.5
刀库刀库容量24
最大刀具重量KG6
最大刀具尺寸MM130×300
精度定位精度X/Y/ZMM±0.001
重复定位精度X/Y/ZMM±0.0075

目前,五轴联动数控加工中心系统是解决叶轮、叶片、船用螺旋桨、重型发电机转子、汽轮机转子、大型柴油机曲轴等等加工的唯一手段。成海850五轴加工中心具备的RPTC——刀尖点随功能,可以更好的完成五轴联动加工。对于有RTCP功能的成海850五轴加工中心,可以保持刀具中心始终在被编程的位置上。在这种情况下,编程是独立的,是与机床运动无关的编程。当您在成海850五轴加工中心上编程时,不用担心机床运动和刀具长度,您所需要考虑的只是刀具和工件之间的相对运动。余下的工作控制系统将为您完成。

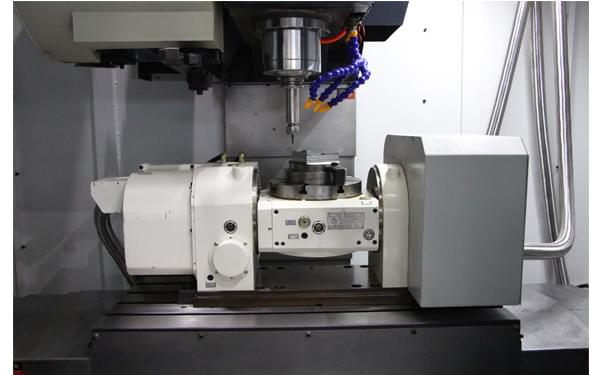

五轴加工中心分度头

加工效率高

我公司加工中心配有高精度伺服电机和伺服主轴电机,主轴转速在8000rpm/min,此速度可以达到“削铁如泥”的效果。满足各种金属工件的精准、快速切削,同时可以保证工件的表明光洁程度,减少后续的二次加工操作。

进给速度快。成 海加工中心X、Y、Z的最大移动速度24/24/20m/min,最大切削速度16m/min。快速的进给移动速度,保证了加工工序的连贯。

成 海机床所设计的加工中心结构紧凑,刚性强,能够有效消除应力,确保加工中心长期使用精度的稳定性。在大功率的切削运动下,工作台依然纹丝不动,为机床性能的稳定性提供了保障。

产品精度稳定

成海作为高精加工中心厂家定位精度为0.008mm,只为成年人的头发丝直径的十分之一。

加工中心作为数控设备的一种,所有走刀路径和加工工艺都经过CNC编程,加工中心具备刀库,具有自动换刀功能,不会因为手工操作而造成产品误差。这也就是加工中心可以用来加工精致的工艺模具的原因。小米手机的金属外壳就是经过加工中心8次冲压成型。

环保节能

成海850五轴加工中心可以自定义设置待机时间,PL是10秒,SL是秒。目前节能环保的宣传力度越来越大,设备节能也是大势所趋,成 海加工中心可以在自动状态下,若规定时间内不操作机床,会自动关闭液压等辅助功能。就像长时间不使用电脑进入的待机状态一样,通过及时唤醒设备又能快速进入加工状态。

加工安全可靠

成海加工中心所配数控系统具有断电记忆再启动功能,可以做到断电自动保护。本着安全第一的原则具有完整的金属外防护和工件的夹具锁紧功能,发生撞刀时最大限度避免对操作者造成的人体伤害。

操作简单

成海加工中心使用更为方便快捷,数控系统操作界面简洁人性化,易学易懂。程序编写完成后,只需按下几个按钮就完成以整个加工流程,除了上下工件以外,无需多余的人工操作。大型加工车间中,一人可以同时操作几台cnc加工中心。

外观大方,自主设计

我公司生产的850五轴加工中心外观整体紧凑,占地面积合理。外防护的钣金的设计简单大气,不断彰显中国化元素。

另外,可按照您的要求在机床外防护钣金上喷绘企业宣传标语、企业文化等自定义内容。也可根据车间厂房特点设计机床外观,彰显DIY个性的同时体现企业文化价值。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料,采用三维计算机软件辅助优化设计,板筋布置合理,具有完善的热处理工艺过程来消除残余应力,保证整机具有足够的强度,刚性和高稳定性。

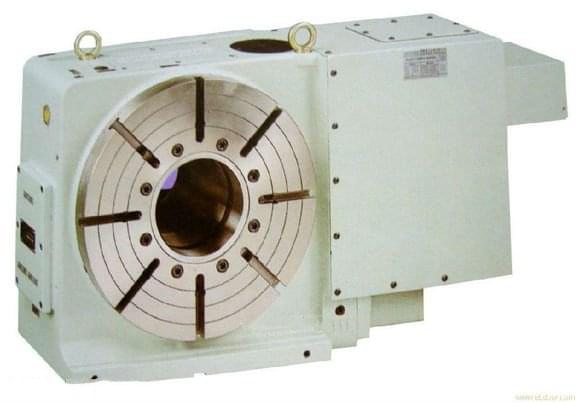

分度盘经过长期改良,具有高精度、高刚性、耐用性极佳。其内部采用高效率“复节距蜗焊蜗轮组”(蜗轮齿型轮廓经过改良,齿合比例增加)。主轴回转部分采用高级轴承支承,确保回转中心稳定。

五轴联动技术展示

典型应用场景:您的行业需求我们懂

行业加工零件客户案例效益提升
汽车制造发动机缸体、变速器壳体浙江某汽配厂采购6台,替代原进口设备设备投资回报周期缩短至14个月
模具加工注塑模、压铸模苏州模具企业用于5G通讯壳体模仁加工表面粗糙度达Ra0.4μm,省去抛光工序
医疗器械骨科植入物、手术器械上海医疗设备商实现钛合金件批量生产良品率从92%提升至98%
航空航天铝合金框架、起落架部件南京航空配件厂完成某型无人机结构件攻关交期缩短40%

为什么选择成海五轴加工中心

  • 20+年技术沉淀:累计服务3200+机械加工企业,设备平均无故障时间(MTBF)超8000小时。
  • 本地化服务网络:江浙沪地区4小时响应,全国范围48小时到位。
  • 超长质保承诺:核心部件2年质保,终身成本价提供备件。
  • 产品三高,社会责任:高精、高效、高标准的产品才是用户需要的产品,我公司已通过ISO9001国际质量体系认证,承诺绝不为社会带来垃圾产品。
